Echipament de înaltă presiune 101: supape, fitinguri și tuburi pentru 30k-150k psi

Ce este echipamentul de înaltă presiune?

Orice componentă a sistemului evaluată pentru funcționare continuă la sau peste 10.000 psi se încadrează direct în categoria echipamentelor de înaltă presiune. În practică, capurile de sondă offshore, stațiile de alimentare cu hidrogen și cercetarea fluidelor supercritice împing în mod obișnuit această limită la 60.000 psi și mai mult. Un singur fiting greșit specificat aici nu are scurgeri – eliberează energia stocată suficient de rapid pentru a rupe oțelul. De aceea, inginerii tratează evaluarea presiunii nu ca pe un număr de marketing, ci ca pe o constrângere de proiectare.

Același producător care produce o supapă cu ac de laborator de 30.000 psi poate furniza, de asemenea, o conexiune de autoclavă de 150.000 psi. Disciplinele de bază rămân constante: selecția materialului, geometria filetului și testarea de verificare. Ceea ce se schimbă este pachetul de consecințe. Un banc de testare de 30k psi într-un laborator universitar necesită etanșare repetabilă; un colector frac de 60k psi necesită supraviețuire prin șlam abraziv și oboseală ciclică. Tabelul de mai jos prezintă clasele de presiune comune pentru industriile care depind de acestea.

Un fiting de 30 kpsi și un fiting de 60 kpsi pot arăta la fel. Pe plan intern, grosimea peretelui, direcția granulației și protocolul de tratament termic sunt fundamental diferite. Această diferență este ceea ce despachetează acest articol.

Componentele cheie ale sistemelor de înaltă presiune

Un circuit de înaltă presiune este la fel de puternic ca și interfața sa cel mai puțin controlată. Cele șase familii de componente fac cea mai mare parte a sarcinilor grele: supape, fitinguri, tuburi, etanșări, dispozitive de rupere și ansambluri de amortizare a vibrațiilor. Fiecare contează.

Supape

Supape cu ac asigură o reglare fină a debitului și o închidere strânsă la presiuni de până la 150.000 psi. Tulpinile lor din oțel inoxidabil sau aliat au un vârf dur, care nu se rotește, pentru a preveni uzura. Supape de reținere preveniți refluxul care ar putea trânti o pompă sau prăbuși carcasa filtrului; la 60.000 psi, un poppet lipit poate însemna o reconstrucție cu șase cifre. Capete de siguranță iar discurile de rupere servesc ca descarcerare finală a presiunii — stabilite la o presiune de spargere calibrată, protejează atât operatorii, cât și instrumentele din aval. Când specificați oricare dintre ele, solicitați un coeficient de debit certificat (Cv) și o toleranță documentată la presiunea de deschidere.

Fitinguri și tuburi

Fitingurile de înaltă presiune utilizează un design compact conic și filetat care elimină corpurile hexagonale mari ale conexiunilor NPT tradiționale. Această geometrie acceptă diametre mai mari ale alezajului pentru debite mai mari, fără a sacrifica rezistența. Conexiunile conice sunt disponibile sub formă de teuri, cruci, coturi și îmbinări. Tuburile sunt de obicei din oțel inoxidabil 316 trasat la rece sau aliaje de nichel, furnizate în diametre exterioare de 1/4 in, 3/8 in și 9/16 in, cu grosimea peretelui calculată conform ASME B31.3.

Garnituri și ansambluri anti-vibrații

Ambalaj piston și garniturile de etanșare sunt prima linie de apărare împotriva scăpării fluidului de proces. În mediile de fracturare, o etanșare uzată poate reduce durata de viață a fluidului cu 40%. Ansamblurile presetupe anti-vibrații absorb oscilațiile induse de pompă, împiedicând întărirea prin muncă a șirului de tuburi la punctul de conectare. Când vibrația depășește 10 Hz, deplasarea solicită deja rădăcina firului; acesta este pragul pentru inspecția imediată.

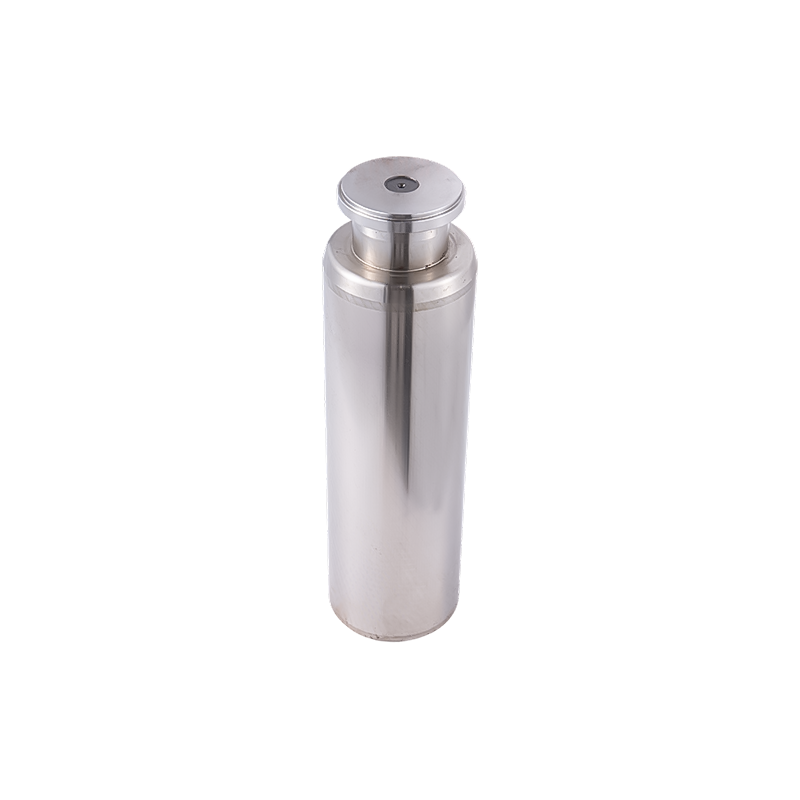

Frac Pump Plunger Producători, Furnizori, Fabrică - Anhui Tianyu Petroleum Equipment Manufacturing Co., Ltd.

Anhui Tianyu Petroleum este producător de piston pentru pompă Frac, furnizor și fabrică de piston pentru pompă Frac în China, piston personalizat pentru pompă Frac de vânzare, prin cercetarea și dezvoltarea constantă a coajelor avansate

Vizualizare produs →

Presiunea nominală și selecția materialului

Alegerea unui material pentru 30.000 psi este diferită de alegerea unuia pentru 60.000 psi. La 60k psi, tensiunea cercului într-un tub de 9/16 inchi OD se apropie de 180.000 psi — cu mult peste limita de curgere a 316 recoaptă. Inginerii trebuie să se uite la grade prelucrate la rece sau întărite prin precipitații. Matricea de mai jos face referințe încrucișate la materialele disponibile în mod obișnuit cu ferestrele lor de funcționare sigure.

Adevăratul diferențiere este durata de viață la oboseală, nu rezistența la tracțiune. Un 60k psi corpul supapei care supraviețuiește unui hidrotest de 5.000 psi se poate crăpa în continuare după 200 de ore de funcționare ciclică de la 0 la 60 k, dacă minusculele de creștere a tensiunii de la prelucrare nu sunt îndepărtate. Pentru mediile acidulate care conțin hidrogen sulfurat, aderarea la NACE MR0175 nu este negociabilă. Acest standard dictează duritatea maximă (de obicei HRC 22 pentru oțelurile carbon și slab aliate), eliminând opțiuni precum 17-4 PH complet călit. Cumpărătorii ar trebui să solicite rapoarte de testare a materialelor care să arate rezistența de curgere reală și valorile impactului Charpy, nu doar certificate generice de uzina. Pentru țevi, grosimea peretelui se calculează folosind formula ASME B31.3 t = P×D / (2S×E 0,8P), unde S este efortul admis la temperatură și E este factorul de îmbinare longitudinală. La 60k psi și un OD de 9/16 inchi, peretele minim pentru 316 prelucrat la rece este de 0,083 inci; un furnizor care oferă stocuri mai subțiri este de tăiat colțuri.

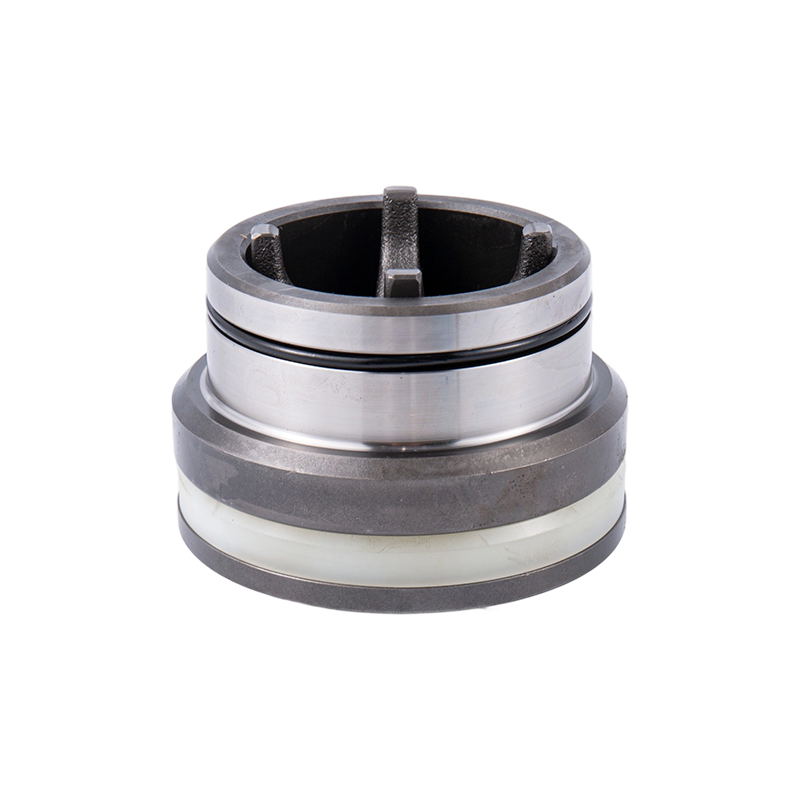

Corpul și scaunele supapei pompei Frac Producători, Furnizori, Fabrică - Anhui Tianyu Petroleum Equipment Manufacturing Co., L

Anhui Tianyu Petroleum este producător de corp și scaune pentru pompă Frac, furnizor și fabrică de corp și scaune pentru pompă Frac în China, corp și scaune de supapă de pompă personalizate de vânzare, corp de supapă îmbunătățit

Vizualizare produs →

Tipuri de conexiune: conic și filetat vs. tip mușcătură vs. cu flanșă

Îmbinarea este locul în care majoritatea sistemelor de înaltă presiune eșuează. Domină trei filozofii de conectare, iar cea mai bună depinde în totalitate de acces, vibrație și rata de scurgere admisă.

• Conizat și filetat (C&T). Un con de 58° se potrivește cu o glandă potrivită, iar manșonul filetat trage tubul în con. Nicio virolă nu mușcă peretele tubului; în schimb, fața tubului în sine devine suprafața de etanșare. Acest design se ocupă de 150.000 psi, oferă un asamblare cu spațiu liber și atinge API 598 Clasa A (zero scurgeri) atunci când este strâns corespunzător. Timpul de asamblare este în medie de patru minute per îmbinare pentru un tehnician cu experiență.
• Tip mușcătură (ferulă). O virolă metalică taie în tub atunci când piulița este strânsă. Este rapid de asamblat, dar nu este de încredere peste 15.000 psi - manta poate aluneca, iar vibrația slăbește mușcătura. Ratele de scurgere sub încărcare ciclică scad adesea la ISO 5208 Clasa C.
• Conexiuni cu flanșe. Flanșele cu șuruburi cu garnitură funcționează pentru țevile cu diametru mare, dar nu sunt practice la 60k psi; sarcina șuruburilor necesară pentru a așeza o garnitură cu inel metalic devine enormă, iar greutatea flanșei poate să cedeze liniile de instrumente cu diametru mic.

Matricea de decizie de mai jos face compromisurile explicite.

Coned-and-threaded este singura alegere care se extinde de la bancul de laborator la frac pad fără o schimbare fundamentală a designului. Pentru o linie de descărcare a compresorului cu hidrogen de 60k psi, marja de siguranță cu C&T este de 2,5 ori mai mare decât cu o îmbinare cu virolă. De asemenea, echipele de întreținere îl preferă: o re-torsionare cu o singură tură și un sfert restabilește adesea o îmbinare care plânge fără a înlocui tubul.

Cele mai bune practici de siguranță și întreținere

Niciun echipament de înaltă presiune nu este instalat și uitat. O disciplină a listei de verificare surprinde defecțiunile care se dezvoltă lentă - coroziunea crapată sub o glandă, un fir alunecat, o împachetare întărită - înainte ca acestea să devină incidente raportabile.

Începeți cu verificarea cuplului. Fiecare conexiune conică are o valoare de cuplu recomandată din fabrică; la 60k psi, un manșon de 9/16 inci este de obicei strâns la 25 ft-lb. Verificați din nou cuplul în primele 50 de cicluri de presiune, apoi la fiecare 500 de cicluri ulterior. Inspecția etanșării urmează orele de funcționare: etanșările cu suport PTFE în serviciu continuu cu lichid trebuie trase și măsurate pentru fluaj la intervale de 500 de ore. Garniturile scaunului metal-metal ale supapelor pot funcționa 2.000 de ore, dar necesită un test de scurgere la jumătate din intervalul respectiv.

Monitorizarea vibrațiilor merită propriul protocol. Instalați un accelerometru tri-axial pe orice deschidere a conductelor mai lungă de 24 de inchi. Când deplasarea de la vârf la vârf depășește 5 mils—sau frecvența crește cu mai mult de 10 Hz față de linia de bază—opriți și examinați cel mai apropiat ansamblu presetupă anti-vibrații. O clemă de sprijin la fiecare 2 metri reduce în mod dramatic rezonanța.

Lista de verificare de mai jos rezumă acțiunile zilnice, săptămânale și lunare.

1. Zilnic: Verificarea vizuală a aburii fluide în jurul piulițelor de ambalare; înregistrați fluctuația presiunii de refulare.
2. Săptămânal: Împingeți cu cuplu toate conexiunile critice; log spectre de vibrații.
3. Lunar: Test de rezistență hidrostatică pe un eșantion de 10 la sută de capete de siguranță; Măsurați grosimea peretelui tubului la vârfurile îndoite cu un manometru ultrasonic.
4. Pe schimb (pompe de fracturare): Inspectați șuruburile clemei pistonului și verificați nivelul uleiului de lubrifiere la capătul de putere — uleiul de lubrifiere scăzut accelerează uzura la capătul fluidului.

Cum să alegi furnizorul potrivit de echipamente de înaltă presiune

O fișă de specificații vă duce la lista scurtă. Ceea ce separă un vânzător tranzacțional de un partener pe termen lung este modul în care reacţionează atunci când presiunea nominală nu este problema - atunci când aveți nevoie de un orificiu modificat, o tijă Hastelloy pentru service CO₂ sau o piesă de schimb pentru o pompă triplex veche de 20 de ani care se intersectează fără un catalog actual. Evaluați furnizorii în cinci dimensiuni.

În fracturarea petrolului și gazelor, de exemplu, un furnizor care poate livra un capăt de fluid complet forjat, din oțel inoxidabil, cu orificii de umplere înlocuibile în trei săptămâni, transformă o întrerupere neprogramată dintr-un eveniment de cinci zile într-un schimb de o zi. Această capacitate nu apare pe o fișă de preț, dar apare în registrul de nefuncționare. Același principiu se aplică dacă cumpărați o singură supapă cu ac de 30k psi pentru un reactor universitar sau echipați un distribuitor cu șase pompe. Solicitați un raport de tracțiune specific lotului de căldură pentru lotul exact de material care va forma componentele dumneavoastră. Dacă furnizorul nu îl poate produce, economiile la prețul unitar devin o poliță de asigurare pe care o încheiați împotriva propriului echipament.
